RJ45带变压器的结构与优势分析

发布日期：2025-08-01 15:10:09 来源：//zhanky.com 点击：0

RJ45带变压器连接器是在普通xk星空体育基础上集成网络变压器的结构优化版本，广泛应用于网卡、路由器、工业交换机等通信模块。通过内部集成磁性元件，兼顾信号耦合、电气隔离与共模压制功能，在高速数据传输环境中具备更强抗干扰能力。

传统RJ45连接器仅提供物理接触通道，需在电路板上另行安装网络变压器。RJ45带变压器连接器则将变压器、共模电感与连接器封装于一体，降低元件数量，缩减PCB布局空间，提高整体组装效率。适合高密度接口集成应用。

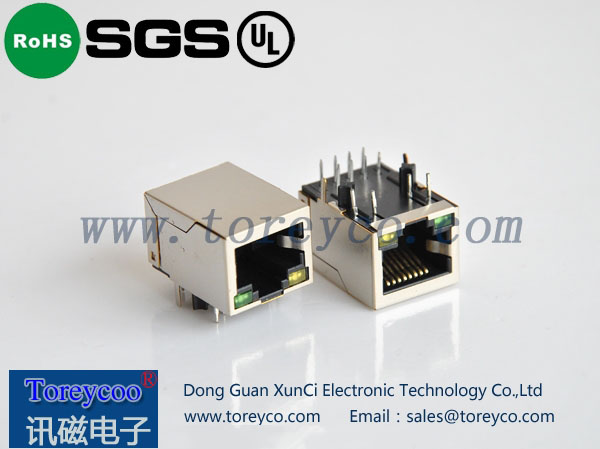

RJ45带变压器

该连接器内部集成的网络变压器主要由差模电感、共模电感及高频变压器组成。差模电感用于隔离两侧地电位，防止地环路产生干扰；共模电感压制外部噪声对信号线的耦合干扰；高频变压器实现信号隔离与阻抗匹配，保障数据信号质量。

RJ45带变压器连接器多采用标准的8P8C结构，兼容CAT5e、CAT6等双绞线缆类型，满足10/100/1000Mbps以太网通信标准。在PoE供电应用中，还可通过优化内部绕组结构支持以太网供电功能。

其外形尺寸多为标准化模块形式，便于贴片或插件方式装配。外壳材质具备良好导电性，部分型号带屏蔽罩设计，提升抗静电与抗辐射干扰能力。部分工业级产品通过UL、REACH等认证，适用于高可靠性环境。

使用RJ45带变压器连接器可有效降低电路板设计复杂度，减少外围器件数量，提升电气性能一致性。特别是在通信设备生产中，大规模集成该类模块成为趋势，显著提升产品设计效率与系统稳定性。
