rj45带变压器的电路板怎么接线

发布日期：2023-04-20 10:54:00 来源：//zhanky.com 点击：0

　　RJ45带变压器的电路板是一种网络通讯设备，常用于局域网（LAN）中。它通过RJ45接口与其他设备进行通讯，同时通过内置变压器将信号进行隔离和匹配。在进行接线前，xk星空体育 需要了解RJ45带变压器的电路板的基本结构和原理。

　　电路板结构和原理

　　RJ45带变压器的电路板通常由RJ45接口、变压器、LED灯和相关的电子元件组成。其中，变压器是电路板的核心部件，它通过变换信号的电压和电流，将信号进行隔离和匹配。LED灯则用于指示网络通讯状态。

　　在进行接线时，xk星空体育 需要注意以下几点：

　　接线顺序

　　RJ45带变压器的电路板采用的是T568B标准的接线顺序，具体如下：

　　1. 白绿线

　　2. 绿线

　　3. 白橙线

　　4. 蓝线

　　5. 白蓝线

　　6. 橙线

　　7. 白棕线

　　8. 棕线

　　接口定义

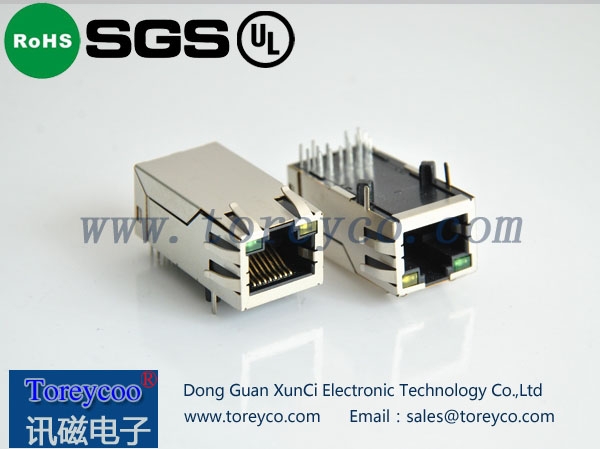

　　RJ45带变压器

　　RJ45带变压器的电路板通常有两个接口，一个用于连接上游设备，一个用于连接下游设备。其中，上游设备连接的接口称为MDI（Media Dependent Interface），下游设备连接的接口称为MDIX（Media Dependent Interface with Crossover）。

　　连接方式

　　在连接RJ45带变压器的电路板时，xk星空体育 需要注意以下几点：

　　1. 将上游设备的MDI接口连接到下游设备的MDIX接口，将下游设备的MDI接口连接到上游设备的MDIX接口。

　　2. 在连接时，需要保证同一条线的两端接头的颜色相同。

　　
