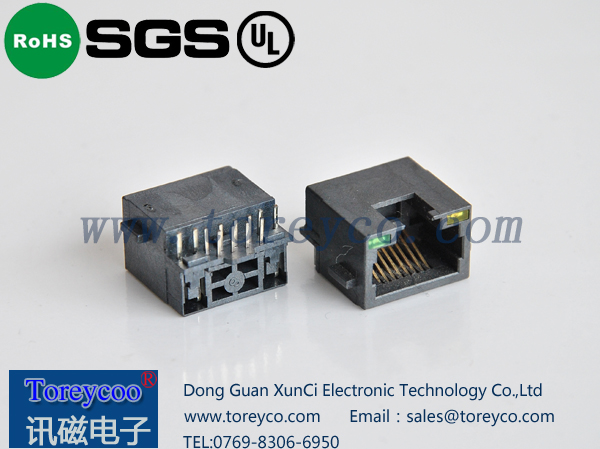

RJ45xk星空体育的运用原来及注意事项
RJ45xk星空体育原理
RJ45在进行信号完整性设计时，需要考虑：1、与整个互联传输线阻抗的接连性；2、RJ45各插针间的串扰；3、有时序恳求，要考虑RJ45上的延时。RJ45的分析方法与通常的信号分析方法根本相同，都是运用仿真软件进行仿真，并对效果进行分析，得出结论。
RJ45的模型分析和电路的模型分析是相同的，只是要注意RJ45和过孔效应的准确建模、仿真关于猜测信号质量非常重要。
模型分析有五种情况
1.多线模型 （MLM）： 适用于多插针RJ45，包括接触元件、接触与接触间耦合、接触和屏蔽间耦合、焊盘间耦合等。除了SLM模仿的参数外，还能用来模仿串扰和地弹等。
2.单线模型 （SLM）： 适用于RJ45中的单线，如高速信号传输线，可以用来模仿反射、时延和偏移、衰减以及信号传输质量。
3.S参数模型：首要使用于频域，可模仿吞吐量和串扰，通过时域转换，可发生阻抗、串扰、传输时延和眼图等。
4.IBIS模型：是一种根据V/I曲线的对I/O BUFFER快速准确建模的方法，支撑一切类型的RJ45和多种不同RJ45建模，如差分和不平衡信令、SLM（无耦合）、MLM（耦合）、模型级联、板到板以及板到电缆等。
5.SPICE模型：是最为广泛的电路级模仿程序，被分析的电路中的元件可包括电阻、电容、电感、互感、独立电压源、独立电流源、各种线性受控源、传输线以及有源半导体器件。
运用注意事项
1.对活络元件实施对噪声器件的物理阻隔；
2.阻抗操控、反射和信号终端匹配；
3.用接连的电源和地平面层；
4.布线中尽量避免选用直角；
5.差分对布线长度要相等，以确保在接收端良好的克制比；
6.高速电路设计中应考虑串扰疑问，包括近端串扰和远端串扰；
7.电源退耦疑问，也就是说加在电路上的电源一定要通过电感电容的退耦。
